Блок распределения питания 12, 24, 48В пост. тока до 76А АВР-БРП-2-16

Доступные для заказа артикулы:

Доступны заказные спецификации оборудования для корпоративных заказчиков.

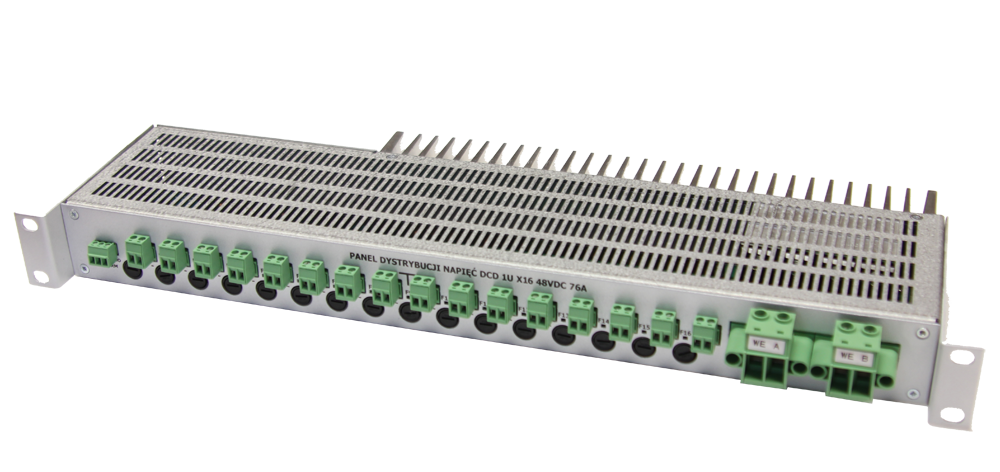

Блок распределения питания АВР-БРП-2-16 служит для подключения большого количества нагрузок (до 16 шт.) по постоянному току от одной или двух питающих цепей. Блок распределения содержит два входа питания и 16 выходов, обеспеченных предохранителями. Состояние предохранителей отражено светодиодами на лицевой панели: зеленый цвет светодиода отражает наличие напряжения , красный цвет показывает перегрузку предохранителя. Также дополнительно установлен релейный выход “сухих контактов” для диспетчерезации состояния прибора. Блок АВР-БРП-2-16 выполнен из оцинкованной стали, толщиной  1,25 мм, что обеспечивает высокую прочность корпуса прибора. Размер блока составляет 1U, (19”).  Стандартизированный размер, высокая степень прочности, небольшой вес и широкие функциональные возможности позволяют применять его в любых условиях.

Типы подключения:

1 Стандарт (1 или 2 входа запитывают 16 выходов)



2 Опция (Вход А запитавает выходы 1-8, вход В запитывает выходы 9-16)

Преимущества:

—  2 входа питания и 16 выходов;

— высокая степень надежности прибора.

Количество выходов

16

Количество входов

2

Предохранители

10х6,3 А, 4х10 А, 2х16 А

Подключение по выходу

Разъем - макс. 2,5 мм2

Подключение по входу

Разъем - макс. 16 мм2

Напряжение

48 В пост. тока (стандарт)

12 В пост. тока (опция)

24 В пост. тока (опция)

Ток

Макс. входной ток 76 А

Макс. выходной ток 16 А

Защита

Диоды Шоттки

Степень защиты

IP20

Сигнализация

- Сигнал предохранителя – красный светодиод;

- Вывод выходной тревоги – “сухие контакты” 1,5 мм2;

- Конфигурация сигнала тревоги:

все предохранители контролируются (стандарт). Не настроены предохранители 9-16 (пользователь может настроить каждый предохранитель)

- Общий сигнал – релейный выход NO/NC

Диапазон рабочих температур

От – 33 до + 45 °С

Габариты

44,2х482,6х146,5 мм

Вес

2 кг
