Разрядно-диагностическое устройство аккумуляторных батарей CONBAT BCT серия Multi

Общая информацияДокументацияГалерея


Госреестр СИ РФ №50060-12
Госреестр СИ Республики Таджикистан №TJ.04-582-16

Доступные для заказа артикулы:

CONBAT ВСТ-300/120 kit
CONBAT ВСТ-300/120 kit

Данная информация может быть использована для заказа продукции и планирования закупки.

Артикул: CONBAT ВСТ-300/120 kit (комплект с датчиками)
Наименование: Разрядно-диагностическое устройство аккумуляторных батарей CONBAT 8-15В/60A, 15-140В/120A, 140-280В/60A, 30 датчиков
Состав комплекта CONBAT ВСТ-300/120 kit : Основной нагрузочный блок ВСТ-300/120 (1шт); датчики поэлементного контроля (30 шт: 1 датчик на 4 канала 0-12В) в отдельном кейсе; кабель питания устройства 220В (1шт); силовой кабель (2шт: красный,черный); кабель передачи данных RS-232(1шт); USB Flash карта с дистрибутивом программного обеспечения BatteryWizard, руководством по эксплуатации и обучающим фильмом(1шт); краткая инструкция пользователя (1шт); паспорт на устройство с отметкой ОТК (1шт); транспортировочный кейс на колесиках (1шт).

Опционально можно заказать:
- свидетельство о первичной метрологической поверке оборудования
- датчики поэлементного контроля (1 датчик на 4 канала 0-12В)
- токовые клещи для контроля АКБ в процессе разряда, а так же разряда АКБ на реальную нагрузку*

Для справки:

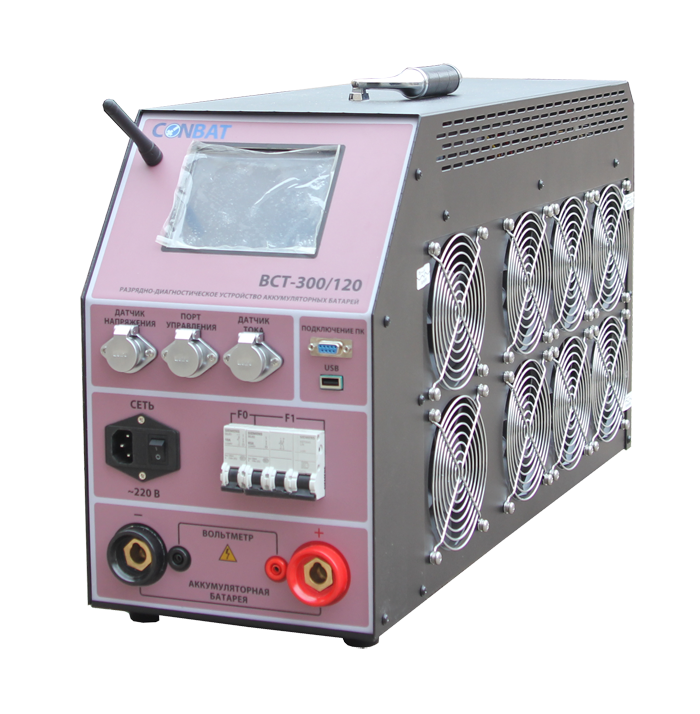

Разрядно-диагностическое устройство аккумуляторных батарей CONBAT ВСТ-300/120 kit
- Рабочее напряжение: 8-280В пост тока
- Максимальный ток нагрузки: 120А
- Размеры прибора без упаковки/ с упаковкой ШхВхГ, (мм): 682х224х395 / 800х600х370 +700х400х280
- Вес без упаковки/с упаковкой, (кг): 24/48+18 для CONBAT ВСТ-300/120 kit (комплект с датчиками)


* Спрашивайте о дополнительных возможностях у менеджеров компании.

Доступны заказные спецификации оборудования для корпоративных заказчиков.

Серия интеллектуальных РДУ CONBAT BCT предназначена для проведения испытаний всех типов аккумуляторных батарей на емкость и расчета времени автономной работы систем гарантированного электроснабжения с контролем состояния каждого отдельного элемента АКБ в процессе разряда. Линейка оборудования позволяется выбрать оборудования для любого из существующих типов систем гарантированного электропитания. Успешно применяется для оценки остаточной емкости АКБ как в телекоммуникациях с опорным напряжением 24, 48 и 60В, так и в энергетике, где аккумуляторы собираются в группы по 220, 240В. В промышленности, где нередко используется 110В, а так же для ИБП — разряд групп АКБ до 600В.

Применение

Основные достоинства

  • Одно устройство используется для тестирования и поэлементного контроля моноблоков АКБ
  • Беспроводная технология передачи данных напряжений отдельных моноблоков АКБ 2,6,12В (1.2В для NiCd)
  • Режим мониторинга процесса заряда аккумуляторных батарей
  • Русскоязычный интерфейс прибора и программного обеспечения
  • Внесено в госреестр средств измерений РФ

Функциональные особенности

  1. Режим разряда постоянным током или постоянной мощностью — оценка остаточной емкости АКБ или времени автономной работы системы
  2. Набор интерфейсов обмена данными RS-232, USB, Релейный выход — возможность удаленного мониторинга работы устройства, а так же совместная работа нескольких устройств для увеличения токов разряда
  3. Функция беспроводного поэлементного контроля напряжений отдельных моноблоков АКБ реализована непосредственно в нагрузочном блоке — возможность тестирования до 4 групп АКБ одновременно
  4. Большой сенсорный дисплей — простота настройки теста и ввода данных
  5. Русскоязычный развитый интерфейс и функционал прибора — гибкие настройки условий прерывания процесса тестирования (по конечному напряжению, по времени, по емкости)
  6. Русскоязычное программное обеспечение для контроля АКБ во время разряда/заряда и печати отчетов и хранения данных
  7. Большой выбор модификаций прибора — для точного выбора необходимого диапазона рабочих напряжений и токов (см таблицу 1.)



Таблица модификаций устройств серии CONBAT BCT

Область примененияТелекоммуникацииЭнергетика и промышленностьИБП

Диапазон напряжения, В

Модель20-40В40-60В60-80В90-150В150-190В190-260В300-600В
BCT-48/75 mini75 А
BCT-48/150 mini75 A150 А
BCT-48/15075 A150 А
BCT-48/300150 А300 А
BCT-60/120   120 А
BCT-110/5050 А
BCT-110/100100 А
BCT-110/300300 А
BCT-220/60  30 А60 А
BCT-220/150  75 А150 А
BCT-600/3030 А
BCT-600/6060 А
BCT-600/100100 А
BCT-300/12060 А   120 А 60 А
Модель8-15 В15-140 В  140-240 В



Что если необходимо увеличить ток разряда?

  1. Если необходимо увеличить ток или мощность разряда, можно подключить к тестируемой АКБ второй аналогичный блок. (см. рис 1. и рис 2.)
  2. Или воспользоватся пассивным нагрузочным блоком соответствующего номинала, дальше по аналогии с п.1 только дешевле.
  3. А так же тестирование может производиться и без отключения АКБ от оборудования, к которому она подключена.

В каждом случае дополнительно подключаются токоизмерительные клещи, РДУ Conbat измеряет суммарный ток разряда батареи и поддерживает его на заданном уровне в процессе разряда.

Порядок подключения РДУ КонБат

рис 1. Порядок подключения РДУ КонБат

Увеличение мощности РДУ КонБат

рис 2. Порядок подключения 2-х РДУ КонБат

Презентация РДУ Conbat

Режим тестирования
  • Разряд постоянным током
  • Разряд постоянной мощностью
Количество одновременно тестируемых групп
  • до 4-х групп, 192 аккумулятора в группе максимум
Диапазон тестируемых емкостей
  • до 1200 А*ч, током С10 (десятичасового разряда)
  • до 2400 А*ч, током С20, С10 с использованием блоков дополнительных нагрузок
Диапазон выходного тока заряда
  • 0-120 А постоянного тока.
  • Регулировка выходного тока плавное, с шагом 1 А
  • Стабилизация тока разряда 0,5А
Диапазон выходного напряжения заряда
  • 8-300В
  • Регулировка выходного напряжения плавное, с шагом 1В
Диапазон рабочих напряжений
  • 176-286В переменного тока;
Потребление
  • 5 Вт в режиме холостого хода
  • 11 Вт на 1 вентилятор в режиме охлаждения (10 минут после остановки разряда)
Измерение
  • Напряжение группы аккумуляторных батарей
  • Напряжение элемента аккумуляторной батареи 2,6,12В (для SLA, VRLA батарей), В
  • Напряжение элемента аккумуляторной батареи 1,2В (для NiCd батарей), В
  • Ток разряда/заряда
  • Время разряда/заряда
Расчет
  • Емкость аккумуляторной батареи, А*ч
  • Мощность разряда/заряда, Вт
Погрешности измерений
  • Погрешность измеренных значений напряжения групп АКБ, % - 0,5.
  • Погрешность измеренных значений напряжения элементов, % - 0,05.
Защита
  • от перенапряжения (по входу 220В – предохранитель)
  • от обратной полярности
  • от короткого замыкания
  • от перегрева (до 85С)
  • Степень защиты оболочки по ГОСТ 14254-96 - IP20
Условия работы
  • Температура окружающего воздуха, °С:
    Рабочая - +40…0°С;
    Предельная - +50…-5°С.
  • Относительная влажность окружающего воздуха:
    75 % при 15°С,
    98 % при 25 °С.
  • Атмосферное давление: 84…107 кПа, (630…800 мм рт.ст.).
Условия храненияВ соответствии с требованиями ГОСТ 21552-84:
  • в упаковке, в складских помещениях при температуре воздуха от 5 до 35°С.
Условия транспортированияВ соответствии с ГОСТ 21552-84:
  • Температура окружающего воздуха - 40…+50°С;
  • Относительная влажность воздуха - до 95% при 30°С;
  • Атмосферное давление - 84…107кПа, (630…800 мм рт.ст.)
Передача данных
  • Соединение с ПК: RS232, USB
Управление
  • Органом управления является сенсорный экран
Режимы работы
  • Питание от сети переменного тока 220В
Наработка на отказ
  • не менее 100 000 часов при номинальном значении напряжения электропитания
Габаритные размеры
  • 682х224х395 мм - прибора
  • 800x370x600 мм +700x280x400 - прибора с упаковкой и датчиками в отдельном кейсе
Масса
  • 24 кг - прибор
  • 48+18 кг - прибор с упаковкой и датчиками
Cрок гарантии
  • 2 года
