Светоограждение мачт базовых станций


logo_ledzom

Введение

Для обеспечения безопасности полётов в ночных условиях и в условиях плохой видимости в соответствии с требованиями Международного комитета по авиационной безопасности (ICAO) и Межгосударственного авиационного комитета (МАК) на высотных объектах устанавливаются заградительные огни (ЗОМ).

В соответствии с требованиями руководства по эксплуатации гражданских аэродромов РФ (РЭГА РФ-94) искусственные препятствия должны иметь световое ограждение на самой верхней части (точке) и ниже по высоте через каждые 45 м. Для светового ограждения препятствий должны быть использованы заградительные огни, а на особо опасных препятствиях устанавливаются высокоинтенсивные огни.
Башни и мачты базовых станций операторов сотовой связи относятся к таким объектам и их необходимо оборудовать заградительными огнями.

Существующие решения зонового ограждения мачт базовых станций

РешенияПлюсыМинусы
1Лампы накаливания 220VАС от внешней сети без резервированияНизкая стоимостьНе удовлетворяет п.п.3.29-30 РЭГА РФ-94. Малый срок службы
2Светодиодные лампы 220VАС от внешней сети без резервированияБольшой срок службы по сравнению с п.1.Не удовлетворяет п.п. 3.3.29-30 РЭГА РФ-94.
3Светодиодные лампы 220VАС от инвертора 48VDC/220VACГальваническая развязка от полезной нагрузки ЭПУВысокая стоимость решения за счет инвертора (до 60 000руб)
4Светодиодные лампы 48VDC от ЭПУ 48VDC напрямую, на общей шине с полезной нагрузкойОтносительно невысокая стоимостьРиски заноса высокого потенциала в ЭПУ (перенапряжений и импульсных помех, возникающих при прямых и близких ударах молнии)
5Светодиодные лампы 48VDC от дополнительной ЭПУ 48VDCНезависимое резервное питание СОМОчень высокая стоимость решения за счет покупки дополнительной ЭПУ с АКБ

Предлагаемое решение светоограждения мачт базовых станций

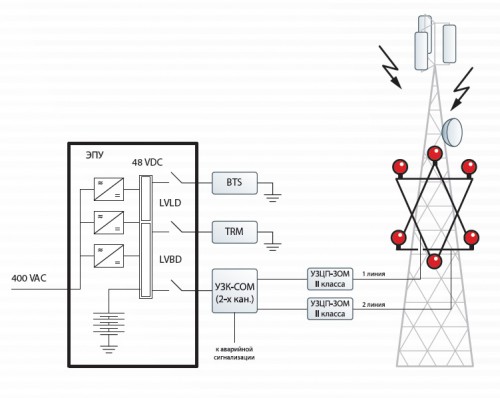

Применение двухканального аналогового устройства защиты и контроля светового ограждения мачт (УЗК-СОМ) для подключения заградительных огней к существующей ЭПУ на объекте связи (III класс защиты).
Для повышенной защиты предлагается схема подключения многоступенчатой защиты II – III класса.

schem-ledzom

Экономический эффект

• Уменьшение стоимости владения системой на 50-60% по сравнению с существующими решениями
• Снижение затрат на обслуживание системы СОМ, а так же количество выездов
• Уменьшение затрат на электроэнергию на 20-30%

Подробнее о решении можно узнать на специализированном сайте www.ledzom.ru или по прямым ссылкам на оборудование:

uzk-com-b[2]IMG_1234IMG_1234
Устройство защиты и контроля
светоограждением мачт
(УЗК-СОМ мод. В)
Блок управления освещением
или УКВО
(УЗК-СОМ мод. А)
Устройство защиты цепей питания
зонового ограждения мачт
(УЗЦП-ЗОМ)
